商品介绍

设备用途：ZXG型中心传动刮泥机适用于中心进水、周边出水、中心排泥的小、中型池径的辐流式沉淀池，
主要用于污水处理厂或工业废水处理工程沉淀池排泥。

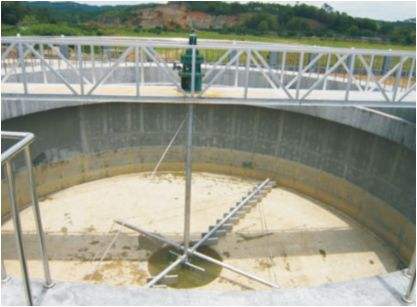

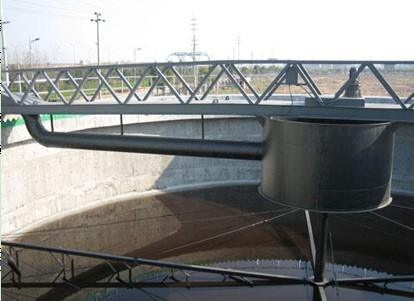

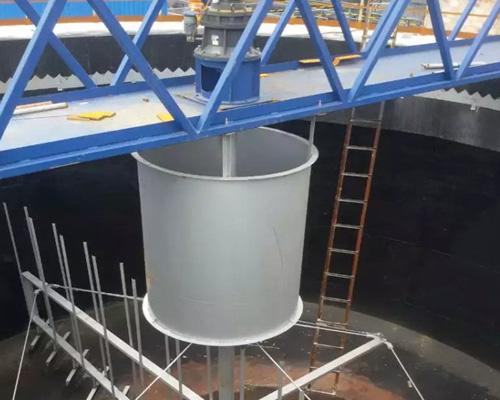

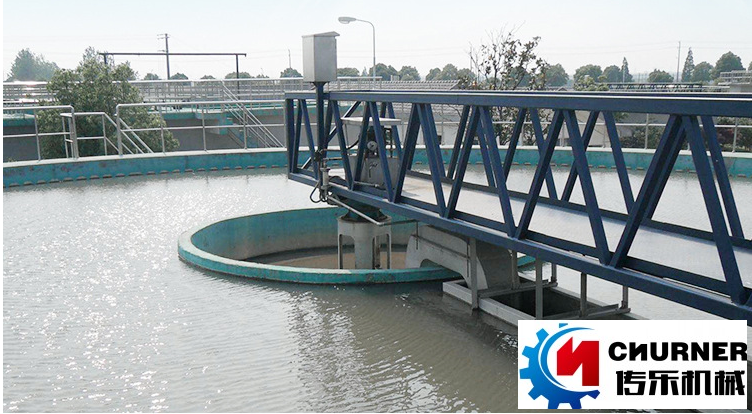

结构及工作原理：该设备采用中心传动、悬挂式，污水从工作桥下进水管流入导流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，驱动装置带动中心立轴旋转，并带动刮臂及刮泥板转动，将污泥从池周刮向中心集泥槽后，靠池内静水压由排泥管排出池外，水面的浮渣通过撇渣装置撇向池边，再由刮渣耙刮进排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出。
主要特点：
1、工作桥采用全桥式，其材质可采用碳钢、不锈钢或混凝土结构；
2、驱动装置采用立式三级摆线针轮减速机机或由斜齿轮减速机与蜗轮减速机组合，保证输出扭矩及转速；
3、刮板采用直线型刮板；
4、刮泥机立轴下端设有水下轴承和刮刀，避免立轴转动时的偏摆及集泥槽内污泥积实；
5、设置机械和电气双重过载保护，运转安全可靠；
6、设备操作简便，可直接就地/远程控制设备的运行。

【技术参数】

型号	YL‐ZXG-4	YL‐ZXG-6	YL‐ZXG-8	YL‐ZXG-10	YL‐ZXG-12	YL‐ZXG-14	YL‐ZXG-16	YL‐ZXG-18	YL‐ZXG-20
池径（m）	4	6	8	10	12	14	16	18	20
沉淀面积（m²）	12.6	28.3	50.3	78.5	113	154	201	254	314
处理污泥量A（m³/h）	0.26	0.59	1.05	1．64	2.36	3.21	4.19	4.76	5.25
耙臂周速（m/min）	1.65	2.5	2.15	2.2	2.65	3	3.03	3.4	2.95
速比	11033	11033	17051	20825	20825	24389	24389	24389	31433
电动机功率KW	0.55	0.55	0.75	0.75	0.55	1.1	1.1	1.1	1.1
